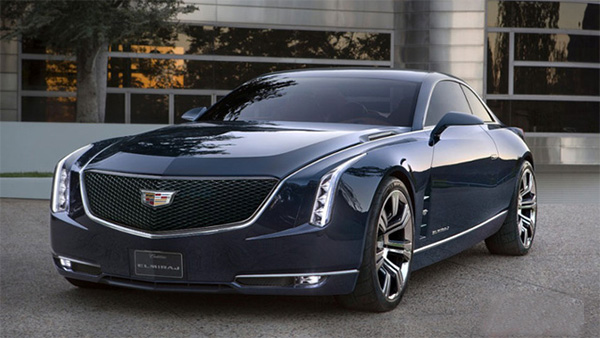

令人驚嘆的全新凱迪拉克Elmiraj Coupe概念車八月份在Monterey首次公開亮相。通用汽車稱Elmiraj概念車體現了凱迪拉克品牌的以藝術與科學為內涵的設計基因。這樣一款漂亮的概念車是如何從軟模變成數字模型，然后再手工打造出來的呢？通用汽車公司介紹說，Elmiraj主要是通過使用結構光(structured-light)3D掃描技術完成概念設計的。

這款車的設計師一開始根據概念草圖制造出軟模。然后使用結構光3D掃描技術進行掃描，結構光3D掃描技術是指3D掃描儀將光圖案投影到的按比例縮小的模型表面上，同時用相機尋找曲線或輪廓的扭曲，并記錄該扭曲在對象上的位置和它的方向。每次掃描的數字圖像都會拼接在一起，直到獲得完整的車輛信息。

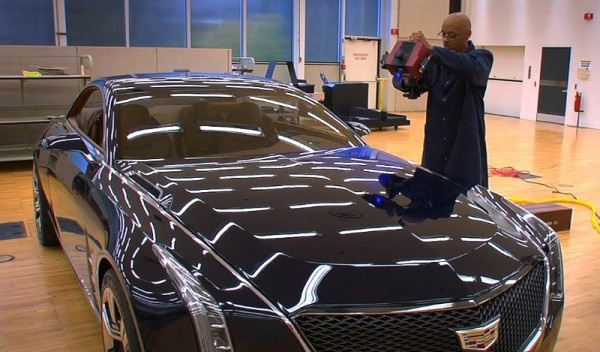

通用汽車的設計師使用藍光掃描儀捕獲凱迪拉克Elmiraj 3D圖像

“在Elmiraj這個項目中，3D掃描技術成了使用傳統手工雕塑方法制作軟模的團隊與數字化建模設計團隊之間合作的橋梁，” Frank Saucedo，通用汽車北好萊塢先進設計工作室主任Frank Saucedo說。

數學模型是使用計算機控制的機加工設備和手工制造軟模的基礎。3D掃描儀使設計人員能夠快速反向工程，并隨時更新以前的設計。這些數據可以上傳到計算機控制的銑床上制造一個全比例模型。有些零部件可以轉到3D打印機上進行快速原型。

通用汽車自2001年以來一直在使用3D掃描技術，但更多的用于軟模的內部或外形設計上并沒用在概念車的設計制造上。但Elmiraj是個例外，GM位于密歇根州的Warren設計中心加工車間和在加州的先進設計工作室使用3D掃描技術驗證幾乎每一個造型、模具和零件。

“我們現在之所以能夠在一周內完成概念車從比例模型到全尺寸模型制造的全過程，部分原因就是我們使用了3D掃描技術。”通用汽車Warren設計中心的高級經理Bill Mattana說。”
